MariaDB Galera Cluster 介绍

MariaDB 集群是 MariaDB 同步多主机集群。它仅支持 XtraDB/ InnoDB 存储引擎(虽然有对 MyISAM 实验支持 - 看 wsrep_replicate_myisam 系统变量)。

主要功能:

  • 同步复制
  • 真正的 multi-master,即所有节点可以同时读写数据库
  • 自动的节点成员控制,失效节点自动被清除
  • 新节点加入数据自动复制
  • 真正的并行复制,行级
  • 用户可以直接连接集群,使用感受上与MySQL完全一致

优势:

  • 因为是多主,所以不存在Slavelag(延迟)
  • 不存在丢失事务的情况
  • 同时具有读和写的扩展能力
  • 更小的客户端延迟
  • 节点间数据是同步的,而 Master/Slave 模式是异步的,不同 slave 上的 binlog 可能是不同的

技术:

Galera 集群的复制功能基于 Galeralibrary 实现,为了让 MySQL 与 Galera library 通讯,特别针对 MySQL 开发了 wsrep API。

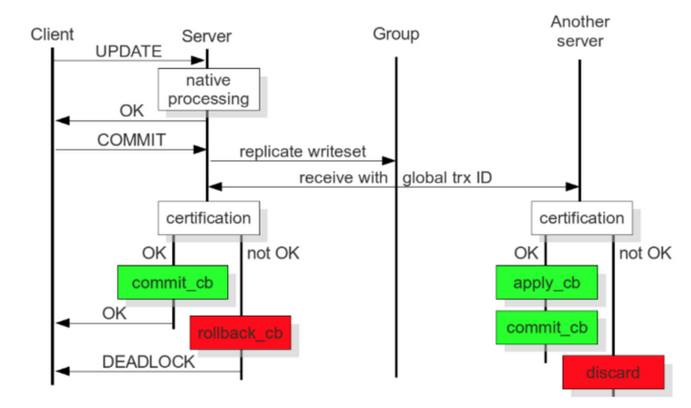

Galera 插件保证集群同步数据,保持数据的一致性,靠的就是可认证的复制,工作原理如下图:

1572931470715

当客户端发出一个 commit 的指令,在事务被提交之前,所有对数据库的更改都会被write-set收集起来,并且将 write-set 纪录的内容发送给其他节点。

write-set 将在每个节点进行认证测试,测试结果决定着节点是否应用write-set更改数据。

如果认证测试失败,节点将丢弃 write-set ;如果认证测试成功,则事务提交。

MariaDB Galera Cluster部署

环境

三台服务器,CentOS7

服务器名称 IP地址
node1 10.10.10.4
node2 10.10.10.5
node3 10.10.10.6

系统初始化配置

服务器名称

1
2
3
hostnamectl set-hostname node1
hostnamectl set-hostname node2
hostnamectl set-hostname node3

时区

1
timedatectl set-timezone Asia/Shanghai

系统源

1
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo

关闭selinux

1
2
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config
setenforce 0

关闭自带防火墙

1
2
systemctl stop firewalld
systemctl disable firewalld

添加MariaDB的yum源

1
2
3
4
5
6
7
cat >/etc/yum.repos.d/MariaDB.repo << EOF
[mariadb]
name = MariaDB
baseurl = http://mirrors.ustc.edu.cn/mariadb/yum/10.1/centos7-amd64
gpgkey=http://mirrors.ustc.edu.cn/mariadb/yum/RPM-GPG-KEY-MariaDB
gpgcheck=1
EOF

安装软件包

1
yum install mariadb mariadb-server mariadb-common galera rsync

数据库初始化

在node1上执行

1
2
3
systemctl start mariadb
mysql_secure_installation
systemctl stop mariadb

mysql_secure_installation 这一步有交互,做一些配置

修改galera相关配置

三台服务器编辑文件 /etc/my.cnf.d/server.cnf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
...
[galera]
wsrep_on=ON
wsrep_provider=/usr/lib64/galera/libgalera_smm.so
wsrep_cluster_name=galera_cluster
wsrep_cluster_address="gcomm://10.10.10.4,10.10.10.5,10.10.10.6"
#wsrep_cluster_address="gcomm://"
wsrep_node_name=10.10.10.4
wsrep_node_address=10.10.10.4
binlog_format=row
default_storage_engine=InnoDB
innodb_autoinc_lock_mode=2
log-error=/var/log/mariadb.log
...

wsrep_node_name 和 wsrep_node_address 改成本机ip

启动MariaDB Galera Cluster服务

node1上执行

1
service mysql start --wsrep-new-cluster

1
galera_new_cluster

出现 ready for connections ,证明启动成功。

node2和node3上执行

1
systemctl start mariadb

确认node2和node3的mariadb服务启动成功后,将node1的mariadb进程kill,再重新启动mariadb

1
2
ps -ef|grep mysqld|grep -v grep|awk '{print $2}'|xargs kill -9
systemctl start mariadb

验证集群

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
#显示集群节点数
MariaDB [(none)]> show status like 'wsrep_cluster_size';
+--------------------+-------+
| Variable_name | Value |
+--------------------+-------+
| wsrep_cluster_size | 3 |
+--------------------+-------+
1 row in set (0.00 sec)

#连接状态
MariaDB [(none)]> show status like 'wsrep_connected';
+-----------------+-------+
| Variable_name | Value |
+-----------------+-------+
| wsrep_connected | ON |
+-----------------+-------+
1 row in set (0.00 sec)

#显示节点ip
MariaDB [(none)]> show status like 'wsrep_incoming_addresses' ;
+--------------------------+-------------------------------------------------+
| Variable_name | Value |
+--------------------------+-------------------------------------------------+
| wsrep_incoming_addresses | 10.10.10.5:3306,10.10.10.6:3306,10.10.10.4:3306 |
+--------------------------+-------------------------------------------------+
1 row in set (0.00 sec)

#集群同步状态
MariaDB [(none)]> show status like 'wsrep_local_state_comment';
+---------------------------+--------+
| Variable_name | Value |
+---------------------------+--------+
| wsrep_local_state_comment | Synced |
+---------------------------+--------+
1 row in set (0.00 sec)

集群相关状态参数
MariaDB [(none)]> show status like 'wsrep_%';
+------------------------------+-------------------------------------------------+
| Variable_name | Value |
+------------------------------+-------------------------------------------------+
| wsrep_apply_oooe | 0.000000 |
| wsrep_apply_oool | 0.000000 |
| wsrep_apply_window | 0.000000 |
| wsrep_causal_reads | 0 |
| wsrep_cert_deps_distance | 0.000000 |
| wsrep_cert_index_size | 0 |
| wsrep_cert_interval | 0.000000 |
| wsrep_cluster_conf_id | 3 |
| wsrep_cluster_size | 3 |
| wsrep_cluster_state_uuid | 58032a2b-10f3-11ea-99a5-33ce1b994a28 |
| wsrep_cluster_status | Primary |
| wsrep_cluster_weight | 3 |
| wsrep_commit_oooe | 0.000000 |
| wsrep_commit_oool | 0.000000 |
| wsrep_commit_window | 0.000000 |
| wsrep_connected | ON |
| wsrep_desync_count | 0 |
| wsrep_evs_delayed | |
| wsrep_evs_evict_list | |
| wsrep_evs_repl_latency | 0/0/0/0/0 |
| wsrep_evs_state | OPERATIONAL |
| wsrep_flow_control_paused | 0.000000 |
| wsrep_flow_control_paused_ns | 0 |
| wsrep_flow_control_recv | 0 |
| wsrep_flow_control_sent | 0 |
| wsrep_gcomm_uuid | 5800c431-10f3-11ea-9506-92ff7d3b693e |
| wsrep_incoming_addresses | 10.10.10.5:3306,10.10.10.6:3306,10.10.10.4:3306 |
| wsrep_last_committed | 0 |
| wsrep_local_bf_aborts | 0 |
| wsrep_local_cached_downto | 18446744073709551615 |
| wsrep_local_cert_failures | 0 |
| wsrep_local_commits | 0 |
| wsrep_local_index | 2 |
| wsrep_local_recv_queue | 0 |
| wsrep_local_recv_queue_avg | 0.142857 |
| wsrep_local_recv_queue_max | 2 |
| wsrep_local_recv_queue_min | 0 |
| wsrep_local_replays | 0 |
| wsrep_local_send_queue | 0 |
| wsrep_local_send_queue_avg | 0.000000 |
| wsrep_local_send_queue_max | 1 |
| wsrep_local_send_queue_min | 0 |
| wsrep_local_state | 4 |
| wsrep_local_state_comment | Synced |
| wsrep_local_state_uuid | 58032a2b-10f3-11ea-99a5-33ce1b994a28 |
| wsrep_open_connections | 0 |
| wsrep_open_transactions | 0 |
| wsrep_protocol_version | 9 |
| wsrep_provider_name | Galera |
| wsrep_provider_vendor | Codership Oy <[email protected]> |
| wsrep_provider_version | 25.3.28(r3875) |
| wsrep_ready | ON |
| wsrep_received | 7 |
| wsrep_received_bytes | 694 |
| wsrep_repl_data_bytes | 0 |
| wsrep_repl_keys | 0 |
| wsrep_repl_keys_bytes | 0 |
| wsrep_repl_other_bytes | 0 |
| wsrep_replicated | 0 |
| wsrep_replicated_bytes | 0 |
| wsrep_thread_count | 2 |
+------------------------------+-------------------------------------------------+

MariaDB Galera Cluster的自启动

在实际使用中发现一个问题,Galera集群启动时必须按照一个特定的规则启动,规则如下:

  • 如果集群从来没有启动过(3个节点上都没有/var/lib/mysql/grastate.dat文件),则必要由其中一个节点以--wsrep-new-cluster参数启动,另外两个节点正常启动即可
  • 如果集群以前启动过,则参考/var/lib/mysql/grastate.dat,找到safe_to_bootstrap1的节点,在该节点上以--wsrep-new-cluster参数启动,另外两个节点正常启动即可
  • 如果集群以前启动过,但参考/var/lib/mysql/grastate.dat,找不到safe_to_bootstrap1的节点(一般是因为mariadb服务非正常停止造成),则在3个节点中随便找1个节点,将/var/lib/mysql/grastate.dat中的safe_to_bootstrap修改为1,再在该节点上以--wsrep-new-cluster参数启动,另外两个节点正常启动即可

从以上3种场景可知,正常情况下很难保证mariadb galera cluster可以无人值守地完成开机自启动。

最后写了个脚本,放在3个虚拟机上面,解决了这个问题。脚本如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
cat /usr/local/bin/mariadb_cluster_helper.sh
#!/bin/bash
GRASTATE_FILE=/var/lib/mysql/grastate.dat
WSREP_NEW_CLUSTER_LOG_FILE=/tmp/wsrep_new_cluster.log
# 如果启动mariadb超过10秒还没返回0,则认为失败了
START_MARIADB_TIMEOUT=10
# 以--wsrep-new-cluster参数启动,超过5次检查,发现仍没有其它节点加入集群,则认为此路不通
SPECIAL_START_WAIT_MAX_COUNT=5
# 得到本机IP
MY_IP=$(grep 'wsrep_node_address' /etc/my.cnf.d/server.cnf | awk -F '=' '{print $2}')
# 杀掉mysqld进程
function kill_mysqld_process() {
(ps -ef|grep mysqld|grep -v grep|awk '{print $2}'|xargs kill -9) &>/dev/null
}
# 正常启动mariadb
function start_mariadb_normal(){
# 首先确保safe_to_bootstrap标记为0
sed -i 's/^safe_to_bootstrap.*$/safe_to_bootstrap: 0/' $GRASTATE_FILE
timeout $START_MARIADB_TIMEOUT systemctl start mariadb &> /dev/null
return $?
}
# 以--wsrep-new-cluster参数启动mariadb
function start_mariadb_special(){
# 首先确保safe_to_bootstrap标记为1
sed -i 's/^safe_to_bootstrap.*$/safe_to_bootstrap: 1/' $GRASTATE_FILE
# 以--wsrep-new-cluster参数启动mariadb
/usr/sbin/mysqld --user=mysql --wsrep-new-cluster &> $WSREP_NEW_CLUSTER_LOG_FILE &
disown $!
try_count=0
# 循环检查
while [ 1 ]; do
# 如果超过SPECIAL_START_WAIT_MAX_COUNT次检查,仍没有其它节点加入集群,则认为此路不通,尝试正常启动,跳出循环
if [ $try_count -gt $SPECIAL_START_WAIT_MAX_COUNT ] ; then
kill_mysqld_process
start_mariadb_normal
return $?
fi
new_joined_count=$(grep 'synced with group' /tmp/wsrep_new_cluster.log | grep -v $MY_IP|wc -l)
exception_count=$(grep 'exception from gcomm, backend must be restarted' $WSREP_NEW_CLUSTER_LOG_FILE | wc -l)
# 如果新加入的节点数大于0,则认为集群就绪了,可正常启动了,跳出循环
# 如果运行日志中发现了异常(两个节点都以--wsrep-new-cluster参数启动,其中一个会报错),则认为此路不通,尝试正常启动,跳出循环
if [ $new_joined_count -gt 0 ] || [ $exception_count -gt 0 ] ; then
kill_mysqld_process
start_mariadb_normal
return $?
else
try_count=$(( $try_count + 1 ))
fi
sleep 5
done
}
# 首先杀掉mysqld进程
kill_mysqld_process
ret=-1
# 如果safe_to_bootstrap标记为1,则立即以--wsrep-new-cluster参数启动
if [ -f $GRASTATE_FILE ]; then
safe_bootstrap_flag=$(grep 'safe_to_bootstrap' $GRASTATE_FILE | awk -F ': ' '{print $2}')
if [ $safe_bootstrap_flag -eq 1 ] ; then
start_mariadb_special
ret=$?
else
start_mariadb_normal
ret=$?
fi
else
start_mariadb_normal
ret=$?
fi
# 随机地按某种方式启动,直到以某种方式正常启动以止;否则杀掉mysqld进程,随机休息一会儿,重试
while [ $ret -ne 0 ]; do
kill_mysqld_process
sleep_time=$(( $RANDOM % 10 ))
sleep $sleep_time
choice=$(( $RANDOM % 2 ))
ret=-1
if [ $choice -eq 0 ] ; then
start_mariadb_special
ret=$?
else
start_mariadb_normal
ret=$?
fi
done
# 使上述脚本开机自启动
chmod +x /usr/local/bin/mariadb_cluster_helper.sh
chmod +x /etc/rc.d/rc.local
echo '
/usr/local/bin/mariadb_cluster_helper.sh &> /var/log/mariadb_cluster_helper.log &' >> /etc/rc.d/rc.local

然后3个节点终于可以开机自启动自动组成集群了。

keepalived+haproxy+clustercheck

为了保证mariadb galera集群的高可用,可以使用haproxy进行请求负载均衡,同时为了实现haproxy的高可用,可使用keepalived实现haproxy的热备方案。keepalived实现haproxy的热备方案可参见之前的博文。这里重点说一下haproxy对mariadb galera集群的请求负载均衡。

这里使用了 https://github.com/olafz/percona-clustercheck 所述方案,使用外部脚本在应用层检查galera节点的状态。

首先在mariadb里进行授权:

1
GRANT PROCESS ON *.* TO 'clustercheckuser'@'%' IDENTIFIED BY 'clustercheckpassword!'

下载检测脚本:

1
2
wget -O /usr/bin/clustercheck https://raw.githubusercontent.com/olafz/percona-clustercheck/master/clustercheck
chmod +x /usr/bin/clustercheck

准备检测脚本用到的配置文件:

1
2
3
4
5
MYSQL_USERNAME="clustercheckuser"
MYSQL_PASSWORD="clustercheckpassword!"
MYSQL_HOST="$db_ip"
MYSQL_PORT="3306"
AVAILABLE_WHEN_DONOR=0

测试一下监控脚本:

1
2
3
4
# /usr/bin/clustercheck > /dev/null
# echo $?
0 # synced
1 # un-synced

使用xinetd暴露http接口,用于检测galera节点同步状态:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
cat > /etc/xinetd.d/mysqlchk << EOF
# default: on
# description: mysqlchk
service mysqlchk
{
disable = no
flags = REUSE
socket_type = stream
port = 9200
wait = no
user = nobody
server = /usr/bin/clustercheck
log_on_failure += USERID
only_from = 0.0.0.0/0
per_source = UNLIMITED
}
EOF
service xinetd restart

测试一下暴露出的http接口:

1
2
3
curl http://127.0.0.1:9200
Galera cluster node is synced. # synced
Galera cluster node is not synced # un-synced

最后在/etc/haproxy/haproxy.cfg里配置负载均衡:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
...
frontend vip-mysql
bind $vip:3306
timeout client 900m
log global
option tcplog
mode tcp
default_backend vms-mysql
backend vms-mysql
option httpchk
stick-table type ip size 1000
stick on dst
balance leastconn
timeout server 900m
server mysql1 $db1_ip:3306 check inter 1s port 9200 backup on-marked-down shutdown-sessions maxconn 60000
server mysql2 $db2_ip:3306 check inter 1s port 9200 backup on-marked-down shutdown-sessions maxconn 60000
server mysql2 $db3_ip:3306 check inter 1s port 9200 backup on-marked-down shutdown-sessions maxconn 60000
...

搭配galera仲裁服务

官方也提到gelera集群最少要三节点部署,但每增加一个节点,要付出相应的资源,因此也可以最少两节点部署,再加上一个galera仲裁服务。

The recommended deployment of Galera Cluster is that you use a minimum of three instances. Three nodes, three datacenters and so on.

In the event that the expense of adding resources, such as a third datacenter, is too costly, you can use Galera Arbitrator. Galera Arbitrator is a member of the cluster that participates in voting, but not in the actual replication

这种部署模式有两个好处:

  1. 使集群刚好是奇数节点,不易产生脑裂。
  2. 可能通过它得到一个一致的数据库状态快照,可以用来备份。

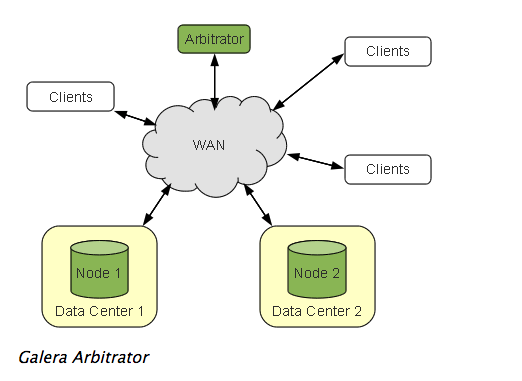

这种部署模式的架构图如下:

mage-20180401214224

部署方法也比较简单:

1
2
3
4
5
6
# 假设已经构建了一个两节点的galera集群,在第3个节点部署garbd服务
echo 'GALERA_NODES="10.211.55.6:4567 10.211.55.7:4567" # 这里是两节点的地址
GALERA_GROUP="galera_cluster" # 这里的group名称保持与两节点的wsrep_cluster_name属性一致
LOG_FILE="/var/log/garb.log"
' > /etc/sysconfig/garb
systemctl start garb # 启动garbd服务

测试一下效果。

首先看一下两节点部署产生脑裂的场景。

1
2
3
4
5
6
7
8
9
10
11
12
# 首先在第3个节点停止garb服务
systemctl stop garb
# 然后在第2个节点drop掉去住第1个节点和仲裁节点的数据包
iptables -A OUTPUT -d 10.211.55.6 -j DROP
iptables -A OUTPUT -d 10.211.55.9 -j DROP
# 这时检查前两个节点的同步状态,发生脑裂了,都不是同步状态了
mysql -e "show status like 'wsrep_local_state_comment'"
+---------------------------+-------------+
| Variable_name | Value |
+---------------------------+-------------+
| wsrep_local_state_comment | Initialized |
+---------------------------+-------------+

再试验下有仲裁节点参与的场景。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# 首先在第3个节点启动garb服务
systemctl start garb
# 在前两个节点查看集群节点数,发现是3个,说明包括了仲裁节点
mysql -e "show status like 'wsrep_cluster_size'"
+---------------------------+-------------+
| Variable_name | Value |
+---------------------------+-------------+
| wsrep_cluster_size | 3 |
+---------------------------+-------------+
# 然后在第2个节点drop掉去住第1个节点和仲裁节点的数据包
iptables -A OUTPUT -d 10.211.55.6 -j DROP
iptables -A OUTPUT -d 10.211.55.9 -j DROP
# 这时检查第1个节点的同步状态,仍然是同步状态
mysql -e "show status like 'wsrep_local_state_comment'"
+---------------------------+-------------+
| Variable_name | Value |
+---------------------------+-------------+
| wsrep_local_state_comment | Synced |
+---------------------------+-------------+
# 再在第1个节点查看集群节点数,发现是2个
mysql -e "show status like 'wsrep_cluster_size'"
+---------------------------+-------------+
| Variable_name | Value |
+---------------------------+-------------+
| wsrep_cluster_size | 2 |
+---------------------------+-------------+
# 这时检查第2个节点的同步状态,发现是未同步的
mysql -e "show status like 'wsrep_local_state_comment'"
+---------------------------+-------------+
| Variable_name | Value |
+---------------------------+-------------+
| wsrep_local_state_comment | Initialized |
+---------------------------+-------------+

以上试验说明采用了仲裁节点后,因为集群节点数变为了奇数,有效地避免了脑裂,同时将真正有故障的节点隔离出去了。

参考

https://jeremyxu2010.github.io/2018/02/mariadb-galera-cluster%E9%83%A8%E7%BD%B2%E5%AE%9E%E6%88%98/

https://mariadb.com/kb/en/library/getting-started-with-mariadb-galera-cluster/#bootstrapping-a-new-cluster

1. PG介绍

继上次分享的《Ceph介绍及原理架构分享》,这次主要来分享Ceph中的PG各种状态详解,PG是最复杂和难于理解的概念之一,PG的复杂如下:

  • 在架构层次上,PG位于RADOS层的中间。
    a. 往上负责接收和处理来自客户端的请求。
    b. 往下负责将这些数据请求翻译为能够被本地对象存储所能理解的事务。
  • 是组成存储池的基本单位,存储池中的很多特性,都是直接依托于PG实现的。
  • 面向容灾域的备份策略使得一般而言的PG需要执行跨节点的分布式写,因此数据在不同节点之间的同步、恢复时的数据修复也都是依赖PG完成。
阅读全文 »

1. Ceph架构简介及使用场景介绍

1.1 Ceph简介

Ceph是一个统一的分布式存储系统,设计初衷是提供较好的性能、可靠性和可扩展性。

Ceph项目最早起源于Sage就读博士期间的工作(最早的成果于2004年发表),并随后贡献给开源社区。在经过了数年的发展之后,目前已得到众多云计算厂商的支持并被广泛应用。RedHat及OpenStack都可与Ceph整合以支持虚拟机镜像的后端存储。

阅读全文 »

阿里云源(可选)

CentOS7和epel-7

1
2
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
阅读全文 »

安装nfs

1
yum install -y nfs-utils rpcbind

创建共享目录

将文件所有者指定为nfsnobody。nfsnobody用户在安装nfs时会自动创建。

如果不指定共享用户,则nfs系统在分配权限时会以用户uid为主,客户端如果用root账户会在服务器被自动降级至nfsnobody。

1
2
mkdir  -p /data/nfs
chown -R nfsnobody:nfsnobody /data/nfs
阅读全文 »

Tinyproxy 是一个轻量级的开源 web 代理守护进程,其设计目标是快而小。它适用于需要完整 HTTP 代理特性,但系统资源又不足以运行大型代理的场景,比如嵌入式部署。

Tinyproxy 对小规模网络非常有用,这样的场合下大型代理会使系统资源紧张,或有安全风险。Tinyproxy 的一个关键特性是其缓冲连接的理念。从效果上看, Tinyproxy 对服务器的响应进行了高速缓冲,然后按照客户端能够处理的最高速度进行响应。该特性极大的降低了网络延滞带来的问题。

阅读全文 »

大家都知道,Redis之所以性能好,读写快,是因为Redis是一个内存数据库,它的操作都几乎基于内存。但是内存型数据库有一个很大的弊端,就是当数据库进程崩溃或系统重启的时候,如果内存数据不保存的话,里面的数据就会丢失不见了。这样的数据库并不是一个可靠的数据库。

所以数据的持久化是内存型数据库的重中之重。它不仅提供数据保存硬盘的功能,还可以借此用硬盘容量扩展数据存储空间,使得Redis的可以存储超过机器本身内存大小的数据。

Redis对于数据持久化提供了两种持久化的方案,RDB与AOF。它们的原理和使用场景都大不相同,下面我们来详细地了解下。

阅读全文 »
